最終更新日：2018/5/12

テーマ4　マルチシムの基本的な使い方・直流・交流回路

目次

目的

ソフトウェア上で回路設計、回路シミュレーションを行うことができるMultiSIMの基本的な使い方およびMultiSIMを利用して基本的な直流・交流回路を組んでシミュレーションを行い、電気回路の理解を深める。

実験０　MultiSIMについて

0-0. MultiSIMとは

MultiSIMとは、企業や教育機関などで広く使われている電子回路シミュレータのことです。実際に電子部品をならべて回路を作る代わりに、コンピュータ上で回路を組み、回路の特性などを確かめることができる。MultiSIMを使えば、アナログ、デジタルなどのシミュレーションが可能。MultiSIMには、回路に必要な部品が16,000点以上登録されており、ほとんどの回路はデータベースの部品で間に合う。

0-1. MultiSIMの起動

スタートメニューから「すべてのアプリ」→「National Instruments」→ 「Multisim 12.0」を起動する

0-2. 画面名称

１．回路画面：ここは、回路設計のための回路図を書く領域である。 ここに、部品や測定器などを配置して配線していく。
２．デザインツールボックス：ここは、作成した回路をモジュールとして保存しておき、そのモジュール回路を使って、さらに大規模な回路を設計するようなときに、回路の階層表示をするための領域。
３．スプレッドシートビュー：ここは、回路図の配線情報や部品の一覧などを表示する領域。
４．メニューおよびツールバー：回路の設計は、メニューとツールバーからコマンドを選んで行う。

0-3. ツールバーの表示の変更

メニューの「表示」→「ツールバー」でよく使う次のものを表示させておく。（下図）
「標準」、「表示」、「メイン」、「グラフィックアノテーション」、「コンポーネント」、「仮想」、「計測器」の７つ。

実験１　合成抵抗の計算

図に示す回路の合成抵抗を計算せよ。（自分で計算してみる。計算式も記載する。小数第2位まで求める。）

実験２　MultiSIMを用いた合成抵抗の測定

2-1. コンポーネントの表示と抵抗の配置

メニューの「配置」→「コンポーネント」を選択し、次の画面を表示。

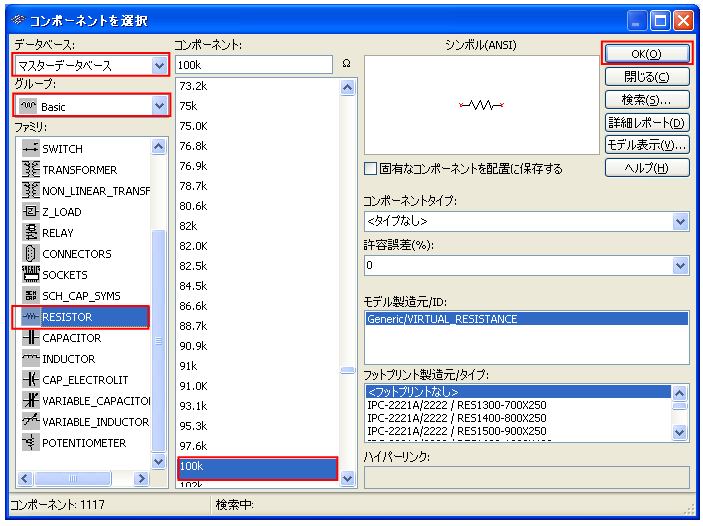

そして、データベース、グループ、ファミリの項目を下図のように選択し、 コンポーネントのところから抵抗値（今の場合は、１００ｋ）を 選択する。ＯＫボタンを押すと、回路画面に抵抗が現れるので、 それを適当な場所へ配置する。

続けて、200 [kΩ]、300 [kΩ]、400 [kΩ]の抵抗を配置する。

2-2. グランドの配置

つぎに、同じく「コンポーネントを選択」のダイアログの中から、グループをSourcesへ変更し、コンポーネントからGROUNDを選んで、ＯＫを押す。

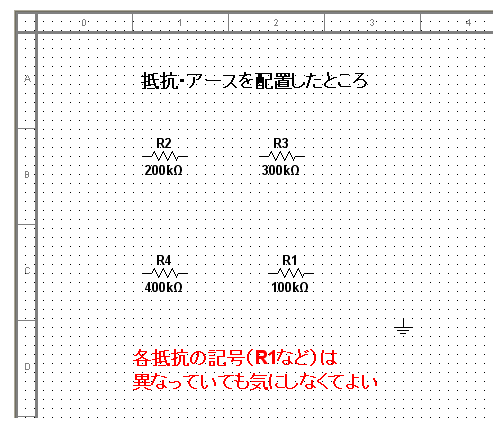

2-3. 配置後の回路画面

2-4. コンポーネントの接続

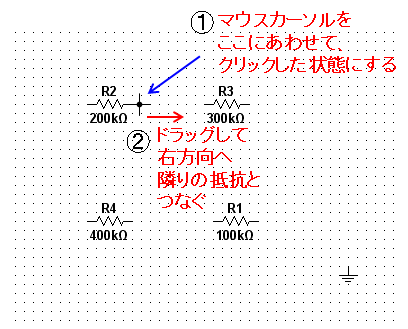

抵抗のところにマウスカーソルを合わせると十字の形に変わるので、 その状態でドラッグして隣の抵抗と接続する。

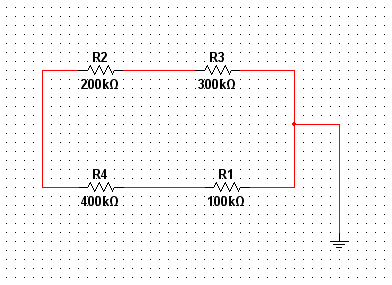

最終的に、図のような回路を作成する。

2-5. 接点の追加

MultiSIMにおける配線は、部品やリード線の端子からでなければ、 結べないようになっている。これは、１つの端子から２つの ワイヤーを結ぶことが禁じられているからである。しかし、それでは回路が 組めないので、そのような場合は接点を追加する。

メニューの「配置」から「接点」を選び、図の場所へ配置する。 そして、２つの接点を接続する。

2-6. マルチメータの配置と接続

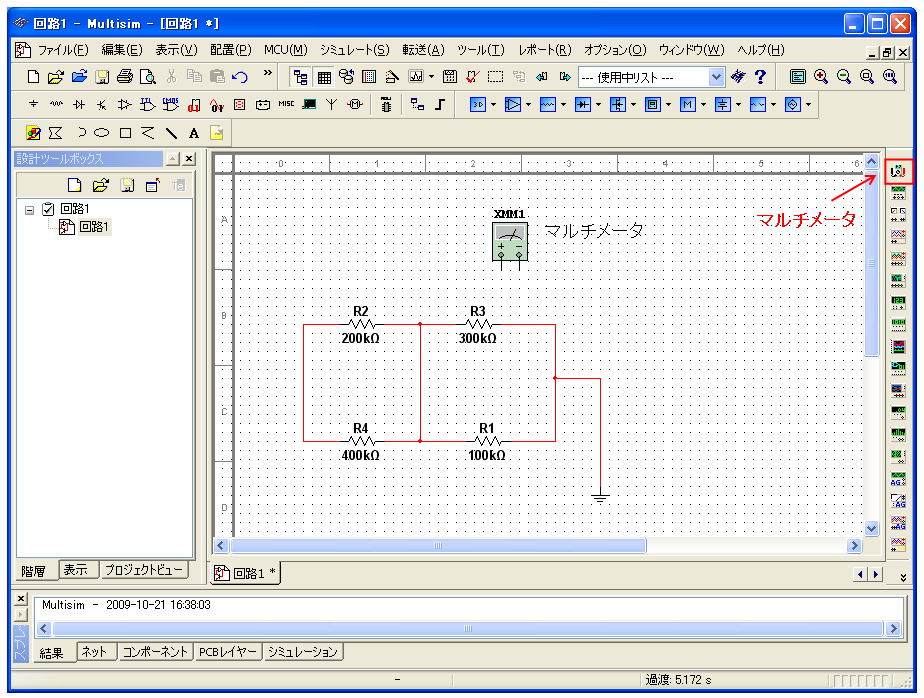

右サイドにあるツールバーより、マルチメータを選び、配置する。

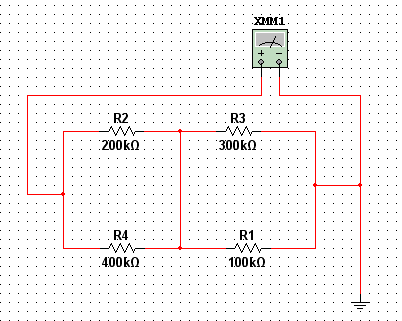

そして図のように配線する。

2-7. 測定オプションの設定

マルチメータを右クリックしてプロパティを選び、フロントパネル（マルチメータXMM1）を表示させ、設定オプションの［Ω］をクリックする。

2-8. シミュレーションの実行

メニューの「シミュレーション」から「実行」を選ぶ。

　※ 実行後、抵抗値が表示されたら、シミュレーションの「停止」を選ぶこと。

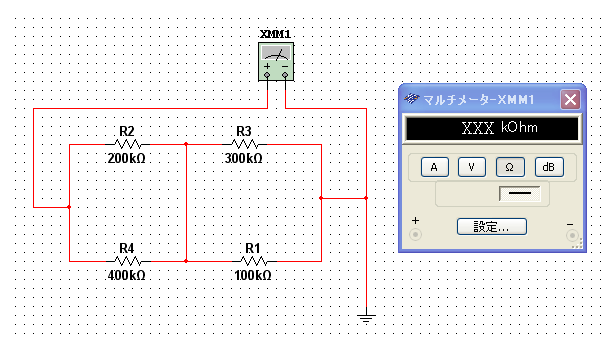

マルチメータの抵抗値を記録し、実験１の計算で求めた抵抗の値と同じか確かめる。

2-9. 回路図の保存

[Fn]+[Alt]+[PrtScn]キーでアクティブウィンドをキャプチャし、回路図をレポート用紙に貼り付ける。

　※ マルチメータの値も分かるように保存すること。

実験３　分圧回路

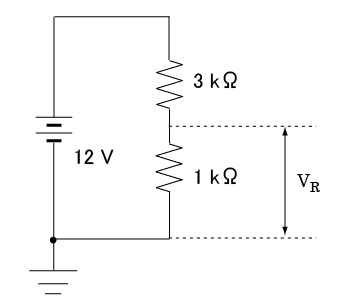

3-1. 図のような分圧回路をMultiSIM上に作り、マルチメータを用いて 電圧VRを測定する。

3-2. 回路の新規作成

「ファイル」→「新規」→「設計」を選んで、新しい回路画面を作成する。

　※ デザインツールボックスに新しい回路（回路2）が追加されたことを確認する。
　※ 緑の三角マークがついている回路は「シミュレーション」が実行中なので停止すること。

3-3. コンポーネントの配置

【抵抗】 グループ：「Basic」、ファミリ：「RESISTER」、コンポーネント：3k [Ω]の抵抗を選択し、配置する。
同様に、1 [kΩ]の抵抗を配置する。

【直流電圧源】 グループ：「Source」、ファミリ：「POWER_SOURCE」、コンポーネント：「DC_POWER」を選択し、配置する。電圧値は、12 [V]になっていることを確認する。

【グランド】グループ：「Source」、ファミリ：「POWER_SOURCE」、コンポーネント：「GROUND」を選択し、配置する。

【マルチメータ】 ツールバーより、マルチメータを選び、配置する。

3-4. マルチメータの設定

マルチメータを図のように電圧測定と直流にセットしておく。

3-5. シミュレーションの実行

メニューの「シミュレーション」から「実行」をクリックする。
実行後、電圧値が表示されたら、「シミュレーション」から「停止」をクリックする。
マルチメータの電圧値を記録する。

3-6. 回路図の保存

[Fn]+[Alt]+[PrtScn]キーでアクティブウィンドをキャプチャし、回路図をレポート用紙に貼り付ける。

　※ マルチメータの値も分かるようにすること。

実験４　直流回路

4-0. 回路の新規作成

4-1. コンポーネントの配置

【抵抗】 グループ：「Basic」、ファミリ：「RESISTER」、コンポーネント：1k [Ω]の抵抗を選択し、配置する。
同様に、2 [kΩ]、500 [Ω]の抵抗を配置する。

【直流電圧源】 グループ：「Source」、ファミリ：「POWER_SOURCE」、コンポーネント：「DC_POWER」を選択し、配置する。電圧値は、12 [V]になっていることを確認する。

【グランド】グループ：「Source」、ファミリ：「POWER_SOURCE」、コンポーネント：「GROUND」を選択し、配置する。

【マルチメータ】 ツールバーより、マルチメータを選び、配置する。

4-2. コンポーネントの結線

各コンポーネントを図のように結線する。抵抗R2をつなぐには、接点の追加が必要である。

4-3. マルチメータの設定

マルチメータを図のように電流測定と直流にセットしておく。

4-4. シミュレーションの実行

メニューの「シミュレーション」から「実行」をクリックする。
実行後、電流値が表示されたら、「シミュレーション」から「停止」をクリックする。
マルチメータの電流値を記録する。

4-5. 回路図の保存

[Fn]+[Alt]+[PrtScn]キーでアクティブウィンドをキャプチャし、回路図をレポート用紙に貼り付ける。

　※ マルチメータの値も分かるようにすること。

実験５　等価回路変換

5-0. 回路の新規作成

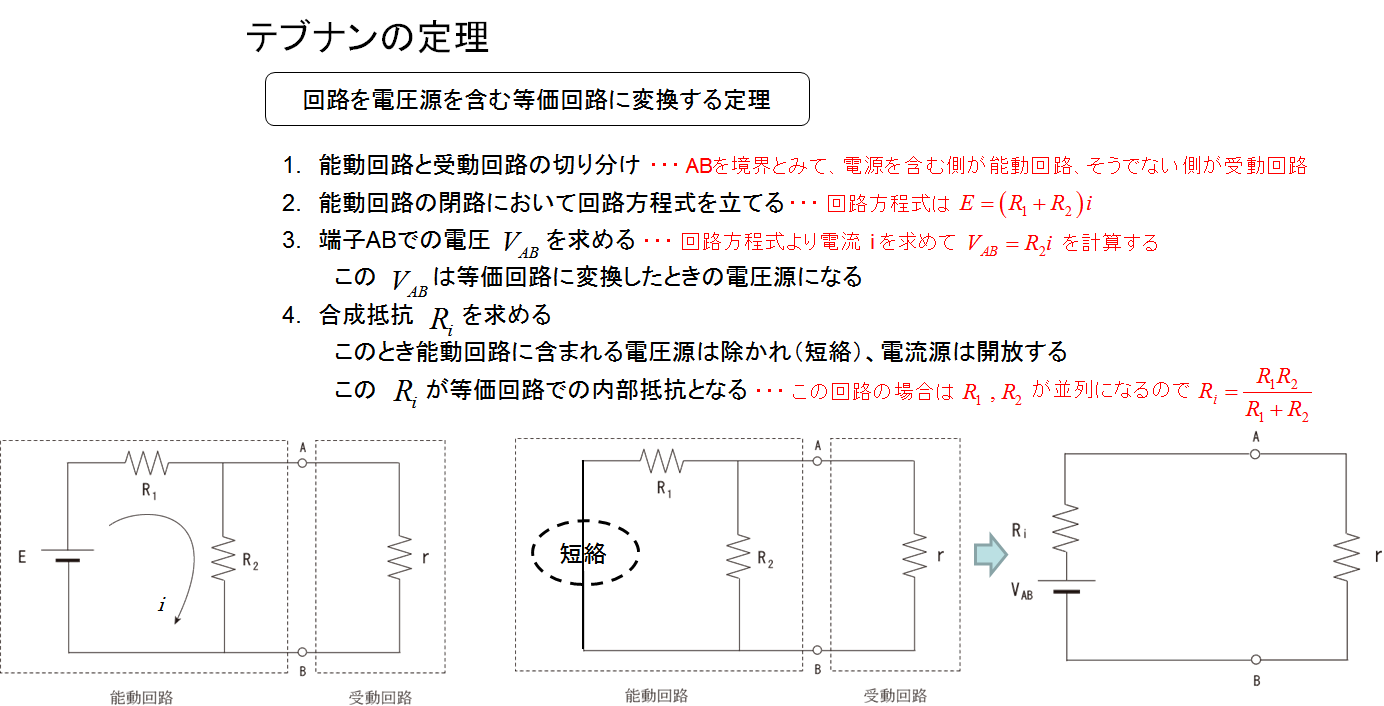

5-1. テブナンの定理を用いた等価回路変換

テブナンの定理を用いて、実験４で用いた回路の能動回路を等価回路変換する。

5-2. 回路の作成

MultiSIMで回路を作ってみる。 R3（500 [Ω]）に流れる電流値をマルチメータで 測定し記録する。回路は図のようになる。 ただし、等価回路変換したときの抵抗Rの値は、 計算値と最も近い値の抵抗を使用してよい。 また、電源電圧の大きさは、V1をダブルクリックし、「DC_POWER」の ダイアログを表示させ、「値」タブの電圧のところに計算で求めた電圧値を入れる。

このときの電流値をマルチメータで読み、記録する。回路図もキャプチャし、保存しておく。
シミュレーション実行後は、停止させておくこと。

5-3. 別の回路の等価回路変換

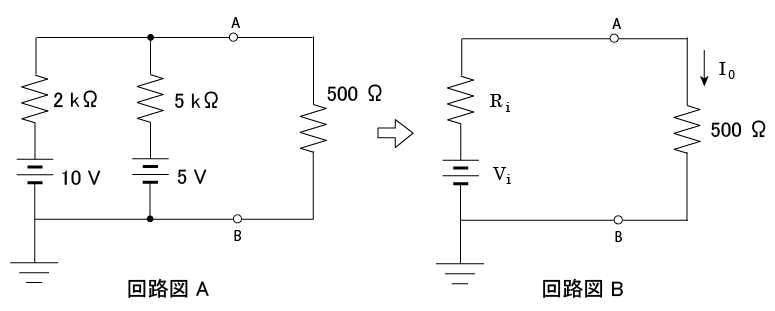

図の回路において、回路図Aをテブナンの定理を用いて、回路図Bに変換する。

5-3-1

電圧Viと抵抗Riを計算して求める。（計算式も記載する。小数第2位まで求める。）

5-3-2

求めた等価回路から電流値I0を計算で求める。（計算式も記載する。小数第2位まで求める。）

5-4. 回路の作成

求めた回路図BをMultiSIM上に作成し、電流値I0をマルチメータ で計測する。
計算値と同じになるか確認する。
抵抗Rの値は、計算値と最も近い値の抵抗を使用し、電源電圧の値は、小数点以下2桁までを設定する。

5-5. 回路図の保存

[Fn]+[Alt]+[PrtScn]キーでアクティブウィンドをキャプチャし、回路図をレポート用紙に貼り付ける。

　※ マルチメータの値も分かるようにすること。

実験６　交流回路

6-0. 回路の新規作成

6-1. コンポーネントの配置と結線

【抵抗】 グループ：「Basic」、ファミリ：「RESISTER」から1k [Ω]の抵抗を選択し、配置する。

【コンデンサ（キャパシタ）】 グループ：「Basic」、ファミリ：「CAPACITOR」から1 [μF]のキャパシタを選択し、配置する。

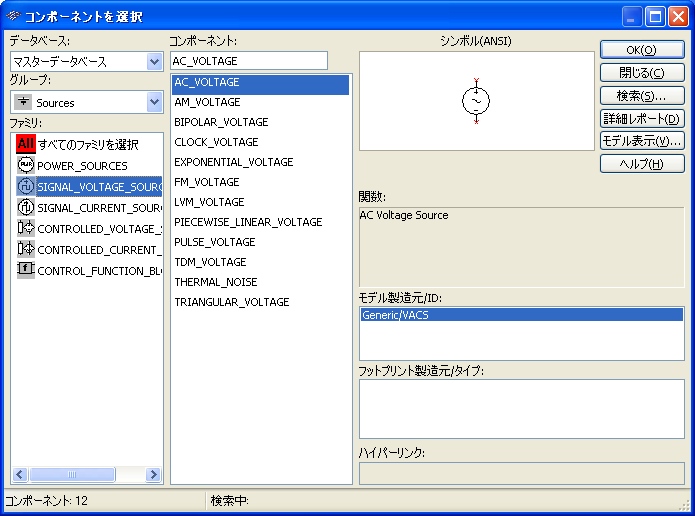

【信号源】グループ：「Source」、ファミリ：「SIGNAL_VOLTAGE_SOURCE」、コンポーネント：「AC_VOLTAGE」を選択し、配置する。

【グランド】グループ：「Source」、ファミリ：「POWER_SOURCE」、コンポーネント：「GROUND」を選択し、これを２個配置する。

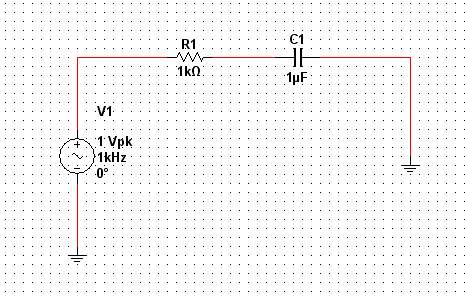

配置後、結線まで終えたら、図のようになる。

6-2. マルチメータとオシロスコープの配置と接続

【マルチメータ】

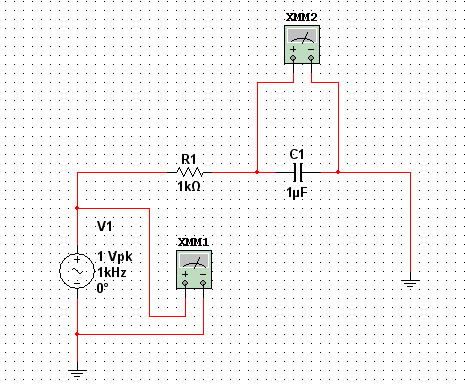

ツールバーからマルチメータを選び、２個配置する。 信号源とコンデンサの電圧を測定するので、図のように接続する。

【オシロスコープ】

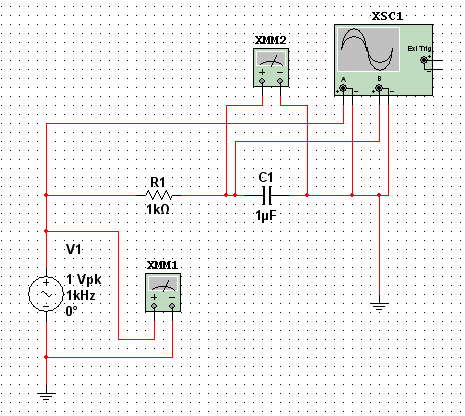

ツールバーからオシロスコープを選び、配置し、チャネルAとチャネルBを図のように接続する。

6-3. 信号源の電圧と周波数の設定

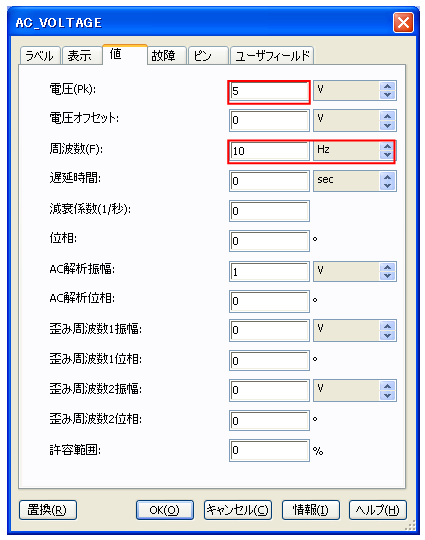

信号源をダブルクリックし、「AC_VOLTAGE」のダイアログを表示させる。 「値」タブの電圧を5 [V]に、周波数を10 [Hz]に設定する。

6-5. ダイアログの設定

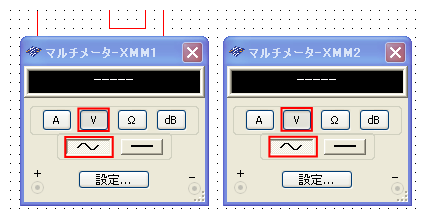

XMM1、XMM2、それぞれのマルチメータをダブルクリックし、ダイアログを表示させ、 電圧測定、交流にセットする。

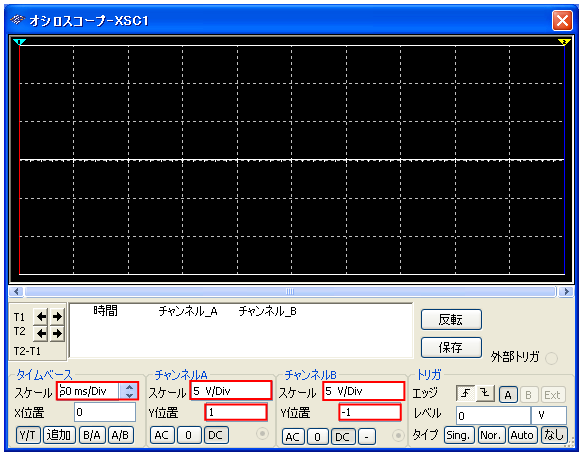

オシロスコープXSC1をダブルクリックし、ダイアログ（波形表示のウィンド）を表示させる。そして、タイムベース等の値を次のように設定する。

タイムベース：50ms/Div
チャネルA
　スケール：5 V/Div
　Y位置：1
チャネルB
　スケール：5 V/Div
　Y位置：-1

6-6. シミュレーションの実行と電圧の測定

メニューの「シミュレーション」から「実行」をクリックする。
マルチメータXMM2を見て、コンデンサの両端電圧を記録する。
オシロスコープの波形についても観察しておく。

6-7. 回路図の保存

[Fn]+[Alt]+[PrtScn]キーでアクティブウィンドをキャプチャし、回路図をレポート用紙に貼り付ける。

　※ マルチメータの値とオシロスコープの波形も分かるようにすること。

6-8. パラメータの変更

信号源の周波数を100 [Hz]、1 [kHz]、10 [kHz]と変えて、コンデンサの両端電圧の変化を確認する。

　※ 周波数を変更する前に、シミュレーションを停止したかどうか確認すること。
　※ 「タイムベース」の「スケール」を変更して、最も波形が見やすいように調整すること。
　※ シミュレーションの実行ごとに、回路図を保存してレポート用紙に貼り付けること。

考察

【１】
実験４で測定した電流値と実験５の変換後の等価回路での電流値が同じであることを確認せよ。
同じでない場合は、等価回路の変換が間違っているので、やり直すこと。

【２】
実験６の結果を用いて、片対数グラフに周波数とコンデンサの両端電圧の値を取り、Excel等を使ってグラフを作成せよ。

【３】
実験６において、マルチメータ１の値は、3.536 [V]を示している。 交流電源の電圧は、5 [V]なのに、マルチメータが示している値（3.536 [V]）と 異なっているのはなぜか。また、5 [V]と3.536 [V]の関係を表す式を示せ。

【４】
実験６において、コンデンサの両端電圧は、周波数が高くなるとどうなるか。 また、容量リアクタンスと周波数の関係はどうなっているか示せ。
