仮想環境を実現する代表的なソフトウェアの１つであるVMWare Playerを用いて，サーバとして利用できる仮想コンピュータを構築する．
本実験では，前回にセットアップしたCentOS5.5をゲストOSとしてインストールし，Webサーバの機能を持つサーバを構築する．
実験は，計算機演習室のPCでWindows 7を起動して行う．
仮想化ソフトであるVMWare Player 3.1.3の操作やLinuxのコマンドなどでわからない事は，VMWare社のHPにあるマニュアルを探して調べたり，インターネットで検索しながら実験を進めること．
実験は，計算機演習室の左側３列に配置されているコンピュータの番号が，I001〜I007, I017〜I023, I033〜I039, I048〜I054, I064〜I070のものを使用すること．
ここをクリックしてグルーブ番号に対応したコンピュータ番号を確認して使用すること．
2GB以上の空き容量のあるＵＳＢメモリ
（実験で作成した仮想環境のデータは，Windows 7を終了すると，全て消えてしまうため，バックアップを取りたい場合には準備すること）
| 1. 仮想コンピュータの作成 | ゲストOSとバージョンの設定 |
| 仮想マシン名と格納場所の設定 | |
| ディスク容量の指定と仮想ディスクのファイル設定 | |
| ハードウェア（メモリ，CD）のカスタマイズ | |
| 2. Linuxのインストール | パーティションの設定 |
| ネットワークの設定 | |
| 各種サービス名の調査 | |
| 3. ソフトウェアのインストール | yumを用いたgccのインストール |
| apacheソースコードの取得 | |
| apacheのコンパイル | |
| (selinuxの停止) | |
| iptablesの設定 | |
| 4. サーバの運用 | ネットワーク接続形態の変更 |
[実験1] 仮想コンピュータを作成しなさい．
デスクトップにある「VMWare Player」のアイコンをクリックして起動する．

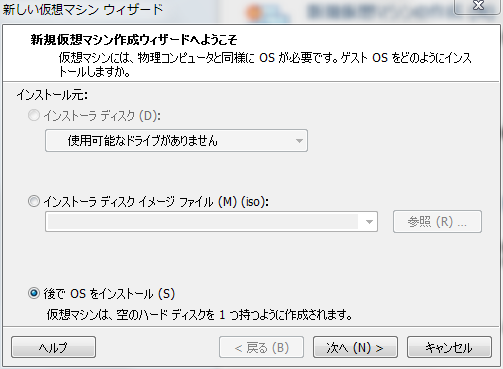

| 注意1: 「インストール元」 | |
| 「後でＯＳをインストール」を選択する． |  |

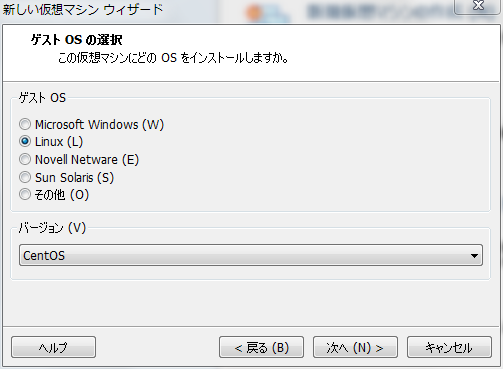

| 注意2: 「ゲストＯＳの選択」 | |
| ゲストＯＳは，Linuxを選択し，バージョンは，CentOSを選ぶこと． |  |

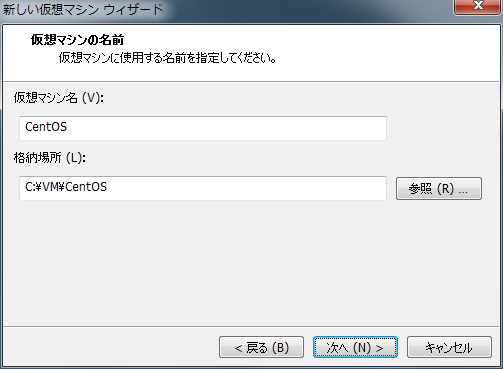

| 注意3:「格納場所」 | |
| CentOSフォルダ(C:¥VM¥CentOS)を指定すること． （バックアップする場合には，このフォルダをUSBメモリにコピーする．） |  |

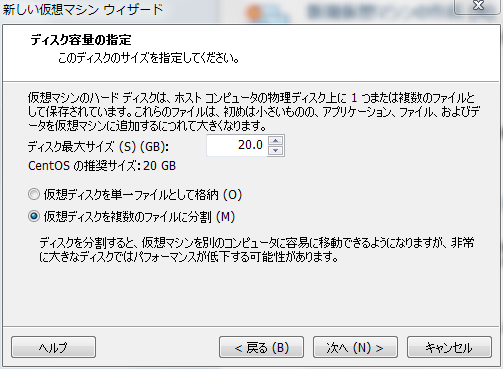

| 注意4:「仮想ファイル」 | |
| 「仮想ファイルを複数のファイルに分割」を選択すること． |  |

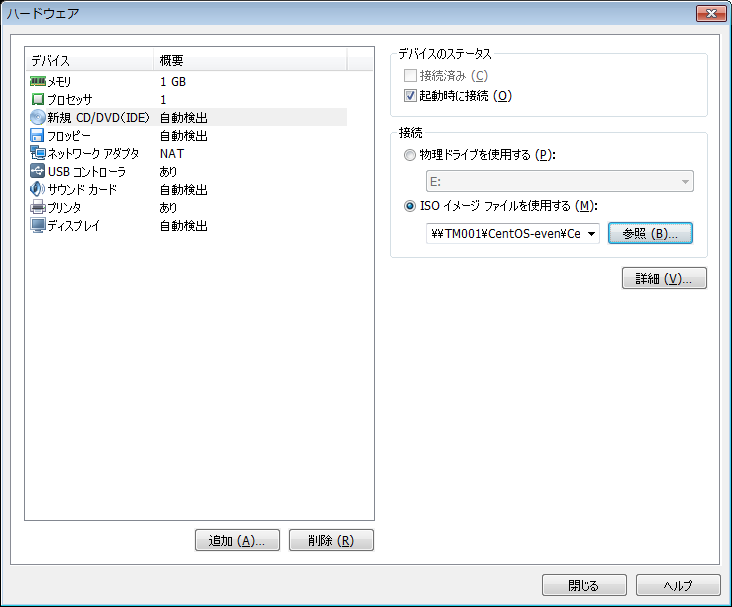

| 注意5:「ハードウェアをカスタマイズ」 | |
| 「デバイス」から「新規CD/DD(IDE)」を選択し，「ISOイメージファイルを使用する」にチェック後「参照」をクリックする．「ネットワーク」の中から「TM001」を選択し，自分のPC番号が偶数の場合は¥¥TM001¥CentOS-even¥CentOS-5.5.iso，奇数の場合は¥¥TM001¥CentOS-odd¥CentOS-5.5.isoをISOイメージファイルとして使用すること． ネットワークアダプタは，NAT接続（デフォルトの設定）となっていることを確認すること． |  |
上記の注意事項を守らなかった場合，仮想コンピュータは作成されるものの， この後の実験を進めることができないため，やり直しとなる．

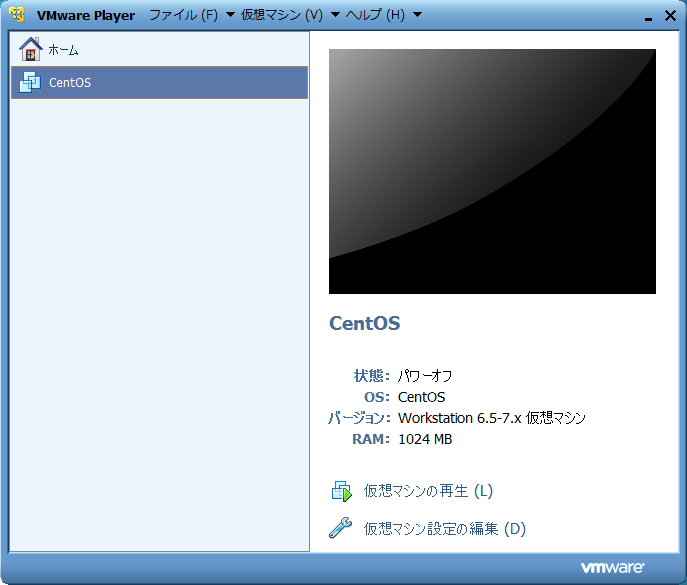

VMWare Playerのウィンドウの左上に"CentOS"が表示されたら実験1は終了である．
[課題1] 仮想コンピュータを作成する際に，ウィザードに指示を求められる．その際，
- 指示を求められた内容とどのように項目を設定したか - 画面のキャプチャ（[Alt]キーを押しながら[Print Screen]キー）または，撮影した映像
をレポートに記せ．
[実験2] 実験１で作成した仮想コンピュータに，ゲストOSとしてLinux(CentOS)をインストールしなさい．
「仮想マシンの再生」をクリックするとインストーラが起動する．
基本的には，第３回のLinuxのインストールと同様に作業する．
ただし，必ず，以下の4点の注意に従うこと．
また，下記の[課題2.1]に目を通し，適宜記録を行いながら実験を進めること．

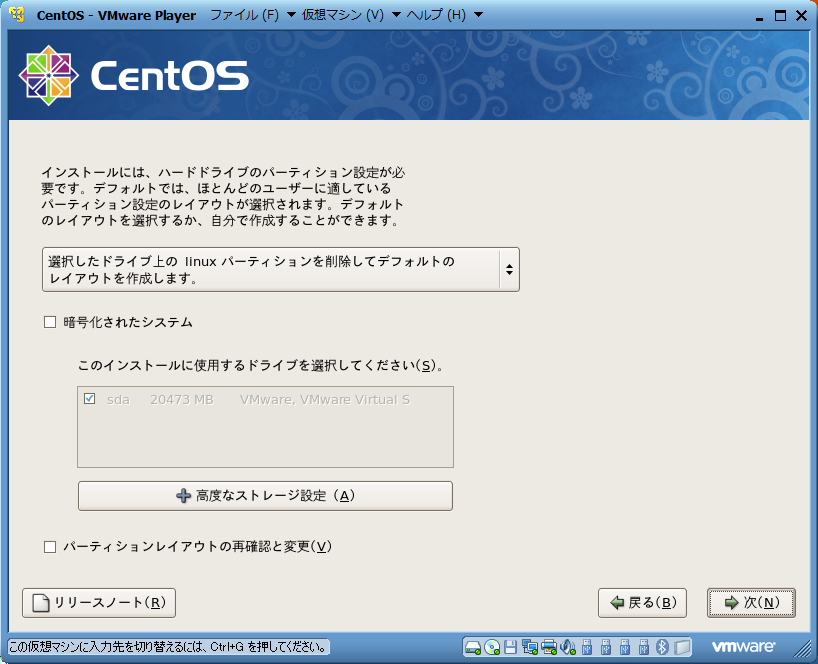

| 注意1: 「パーティションの設定」 | |
| 仮想ハードドライブ全体にLinuxをインストールし，デフォルトのレイアウトを作成すること． |  |

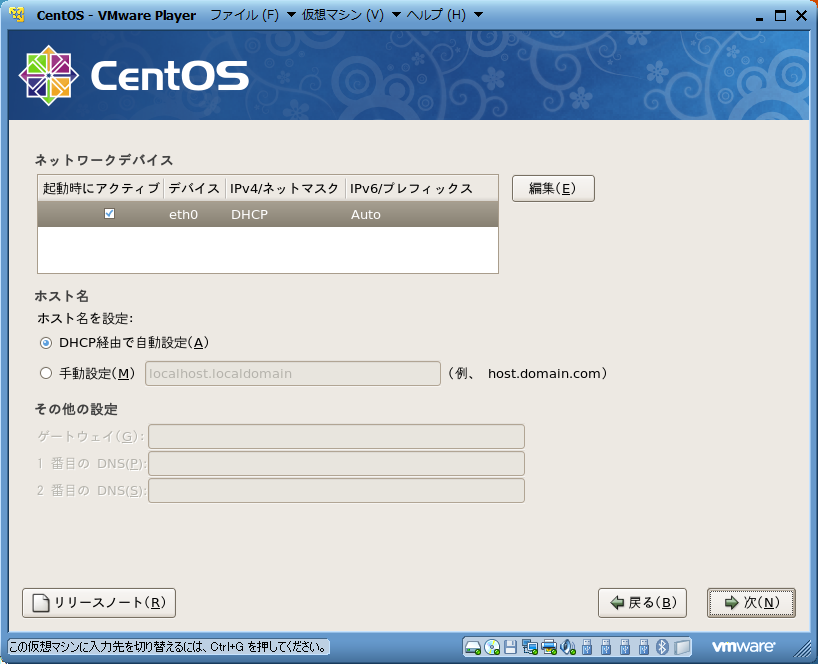

| 注意2: 「ネットワークの設定」 | |
| ネットワークデバイスの設定は，デフォルトの設定をそのまま使用する． ホスト名は，「sv-**」のように設定すること．「**」の部分は，使用しているコンピュータの番号とし，コンピュータ番号がI021の場合は，「sv-21」と設定する． |  |

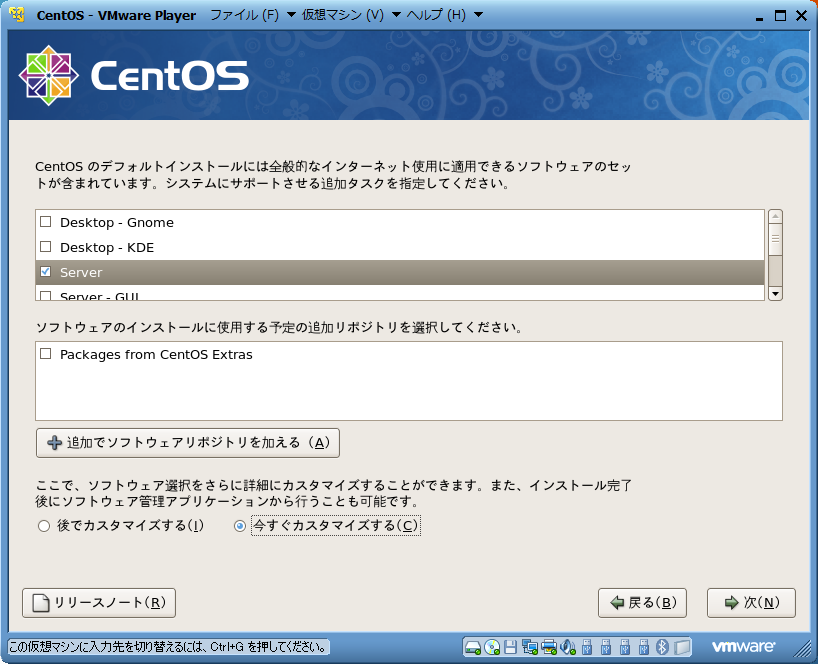

| 注意3: 「ソフトウェアの設定」 | |
| セットアップ中に，「インストール設定」という設定項目で，「デスクトップ」「サーバ」などの項目を選択するよう指示を求められる．本実験では，「Server」のみを選択すること．また，このとき「今すぐカスタマイズ」を選択しておくこと． |  |

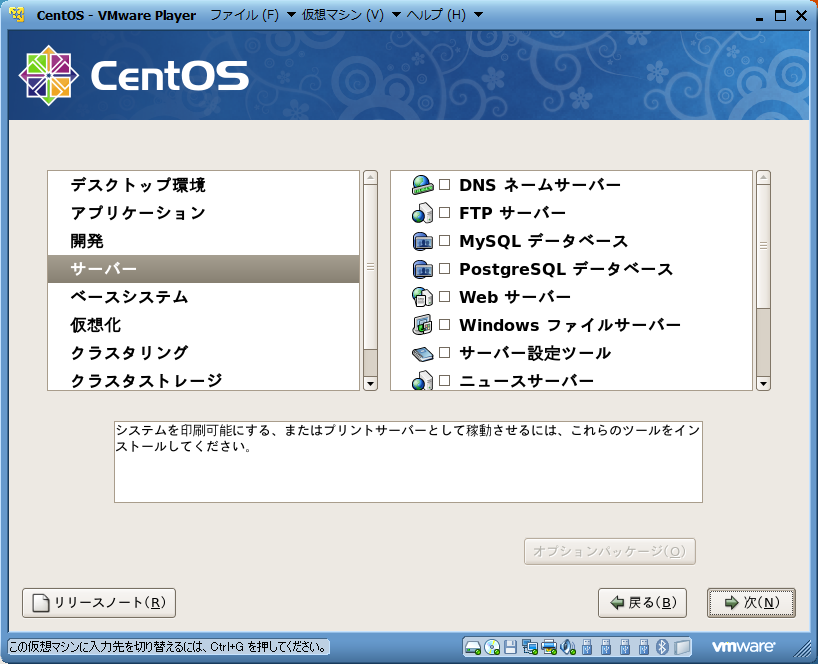

| 注意4:「サービスの設定」 | |
| インストールするパッケージをカスタマイズする項目で，「サーバ」欄の全てのサービスのチェックを外すこと． これは，下記の実験3において，手動でサービスをインストールする実験を行うためである． |  |
上記の注意事項を守らなかった場合，Linuxは正常にインストールされるものの， この後の実験を進めることができなくなるためやり直しとなる．
再起動を行うよう指示を受けた時点で，実験２は終了である．
[課題2] インストールを行う間，何度かインストーラに指示を求められる．その際，
- 指示を求められた内容とどのように項目を設定したか - 画面のキャプチャ（[Alt]キーを押しながら[Print Screen]キーを押す）または，撮影した映像
をレポートに記せ．
インストール終了後，再起動を行うと「Setup agent」が起動する．本実験ではSetup agentの起動画面では「Exit」を押して終了する．
ログイン画面が表示されたら，login: プロンプトの後ろに「root」と入力し，先ほど設定した管理者パスワードを入力する．
[課題3.1] ホストOSであるWindows XPのIPアドレスを調べ，仮想コンピュータにインストールしたゲストOSであるLinuxが，ホストOSとネットワーク接続できるかを確認しなさい．
また，接続先として，学科のWebサーバであるinf（inf.ibe.kagoshima-u.ac.jp，163.209.132.2）や，学外のサーバ（任意のサーバ）に対しても接続テストを行いなさい．
[実験3.1] パッケージ管理ソフトyumを用いて，C／C++言語のコンパイラであるgccをインストールしなさい．
# yum -y install gcc
[課題3.2] /tmpディレクトリに移動し，Webサーバソフトapacheを，ソースコードからインストールしなさい．
1. apacheのWebサイトから，wgetコマンドを用いてソースコードを取得する．
# wget http://www.meisei-u.ac.jp/mirror/apache/dist/httpd/httpd-2.2.24.tar.gz
2. 取得したファイルが正規のものであることを確認する．
# wget http://www.apache.org/dist/httpd/httpd-2.2.24.tar.gz.sha1 # cat httpd-2.2.24.tar.gz |openssl sha1 # cat httpd-2.2.24.tar.gz.sha1
上記２つのハッシュ値が同じであることを確認する．
3. 取得したファイルをtarコマンドを使って解凍する．
4. configureコマンド，makeコマンドを用いて，apacheをコンパイルする．INSTALLファイルを参考にすること．
5. make installコマンドを用いて，apacheをインストールする．
6. エディタ（vi）を用いて，設定ファイル（/usr/local/apache2/conf/httpd.conf）を編集する．設定すべき箇所は下記の通り．
[httpd.confの設定変更箇所の例] ServerName sv-**.ibe.kagoshima-u.ac.jp ServerAdmin sc******@ibe.kagoshiima-u.ac.jp（実験者のメールアドレス） Include conf/extra/httpd-userdir.conf の先頭の#を削除
7. apacheをサービスとして起動する．一般的にはserviceコマンドを用いるが，本実験ではソースコードからインストールを行ったため，apachectlコマンドを用いる．
# /usr/local/apache2/bin/apachectl start
[課題3.3] ファイアウォール（iptables）の設定を行い，サーバへのhttp通信を許可しなさい．ファイアウォールの設定ファイルは，/etc/sysconfig/iptablesである．http通信はTCP 80番ポートが使われるため，外部からサーバのTCP 80番への通信を許可すればよい．
編集後，「service iptables restart」と打つことで，設定内容を反映できる．
[実験3.2] Webサーバを起動しているゲストOSのIPアドレスを確認して，ホストOSであるWindows XPから，課題3.3で設定したWebサーバにアクセスできるかどうかを確認しなさい．
Webサーバにアクセスできない場合は，教員やTAと相談して原因を特定しなさい．
[実験4] 仮想コンピュータのネットワーク接続形態をBridge接続に変更し，計算機演習室のネットワーク（10.200.30.0）の他のコンピュータからWebサーバがアクセスできるように固定IPアドレスを設定しなさい．

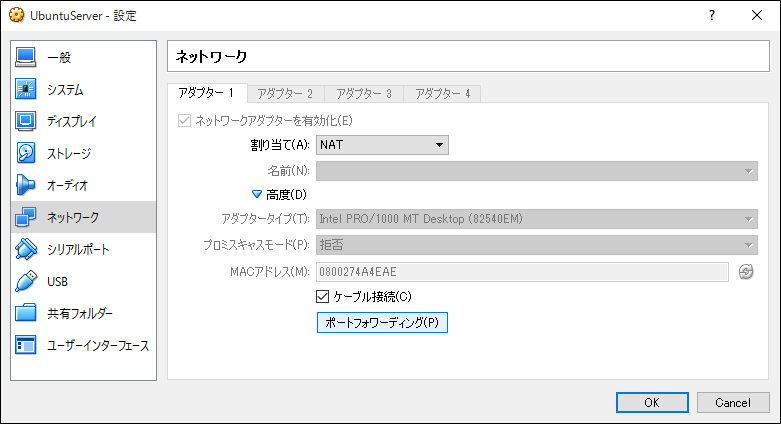

1. 仮想コンピュータをシャットダウンして，「仮想コンピュータ設定の編集」からネットワークアダプタの設定をBridge接続に変更する．
2. 仮想コンピュータを起動して，
/etc/sysconfig/network-scripts/ifcfg-eth0
/etc/resolv.conf
を適切に編集し，ネットワークの設定を下記のように変更する． ただし、どのように編集するかは，「ifcfg-eth0」や「resolv.conf」をキーワードとして各自調べなさい．
ネットワーク設定（ifcfg-eth0）：
IPアドレス: 10.200.30.**
上記の"**"は，ここをクリックし，コンピュータの番号に対応したIPアドレス を指定しなさい．
ゲートウェイ: 10.200.30.254 ネットマスク: 255.255.255.0
DNS設定（resolv.conf）：
1番目のDNS: 10.200.2.1 2番目のDNS: 10.200.2.2
3. ネットワークの設定を変更したら，
service network restart
でネットワークを再起動した後，他のPCから設定したapacheサーバに接続できるか確認する．
接続できない場合には、仮想コンピュータのCentOSをシャットダウン（/sbin/shutdown -h now）させた後，もう一度VMwareとCentOSを起動して確認すること． ただし，apacheサーバを起動することを忘れないこと．
[課題4.1] 実験者のユーザアカウントを作成せよ．
[課題4.2] 各ユーザのWebページを作成し，ホストOSから閲覧できることを確認せよ．作成するWebページは，下記のような非常に単純なものでよい．
各ユーザのWebページは，「/home/***(ユーザ名)/public_html/」ディレクトリに，index.htmlという名前で作成する．ホストOSから閲覧する際は，「http://10.200.30.xx/~***(ユーザ名)」と入力する．
例:
<html> <head>Test</head> <body> This is a test Web page to check if our server works. </body> </html>
作成したWebページを閲覧できない場合は，各ユーザのディレクトリ（/home/***(ユーザ名))および各ユーザのpublic_htmlディレクトリのパーミッションを確認すること．ファイルおよびディレクトリの所有者だけでなく，全てのユーザに読み込み，実行の権限が与えられる必要がある．
[課題4.3] 設定が終わったら，他のコンピュータから作成したWebページにアクセスできるか確認しなさい．
[課題4.4] 仮想コンピュータのネットワーク接続形態にはどのようなものがあるか，また，それぞれの接続形態の特長を調べてレポートに書きなさい．
