第10回簡単なゲーム2（構造体の利用）

今回の内容

演習10.1: 顔を描画する関数（drawFace3）の作成
演習10.2: 構造体を利用するための準備
課題10.1: 構造体を利用した顔の描画
課題10.2: 自由作成

各課題に取り組む手順

まず自力でプログラムを書いてみる．間違っていても構わない．教科書やWeb上のリファレンスを見ても構わない．
ひととおり入力を終えたら，ビルドする前にソースをレポートに貼り付けておく．
ビルドする．ビルドエラーをレポートに貼り付けておく．
エラーを取り除き，正しく動作するプログラムを作成する．
自力で考えた限界のソースコードをレポートに貼り付けておく．
友人と相談した場合，誰と相談したか，また，相談した結果気がついた間違いをレポートに記述する．
完成版のソースコード，および，実行結果の画像をレポートに貼り付ける．

[準備]

第3回のページへ

[演習10.1]

第6回（グラフィック3 (複雑な描画)）で行った顔の描画（drawFace()）を参考にして，以下を作成する．

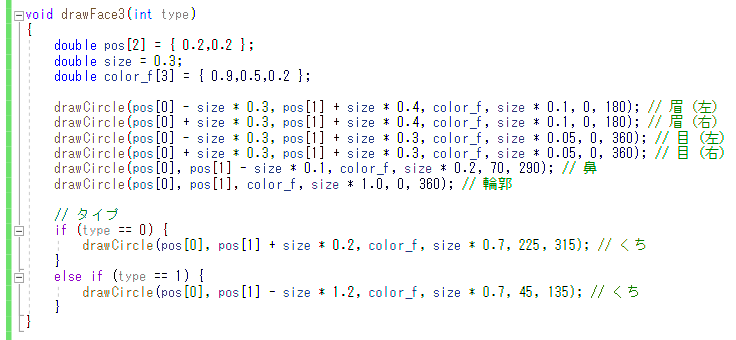

関数drawFace3()

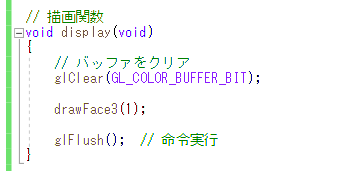

関数display()

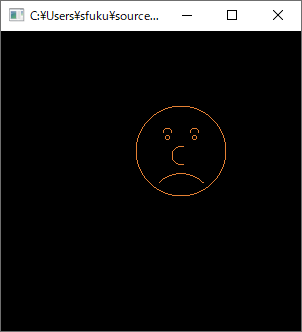

実行結果

うまく動かないときは，つぎを確認する．

- #include が含まれているか．
- ソースコードに以下の関数が含まれているか．

 void drawCircle(double pos_x, double pos_y, double *color, double radius, int startAngle, int endAngle)

 void drawFace3(int type)

 void display(void)

 void init(void)

 int main(int argc, char* argv[])

[演習10.2]

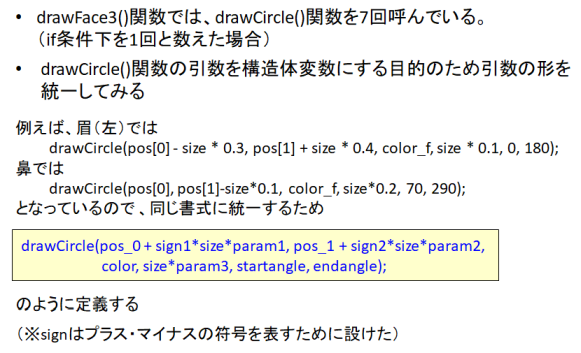

構造体を用いる準備

そうすると、眉（左）は、

 pos_0 = posGiven[0];
 sing1 = -1.0;
 size = 0.3;
 param1 = 0.3;
 pos_1 = posGiven[1];
 sing2 = 1.0;
 param2 = 0.4;
 color = color_f
 param3 = 0.1;
 startangle = 0;
 endangle = 180;

上記の左辺が構造体メンバとなるような構造体 face を考えてみよう

 typedef  struct {
 	double pos_0;	// 位置x座標
 	double pos_1;	// 位置y座標
 	double size;	// サイズ
 	double sign1;	// 符号
 	double sign2;	// 符号
 	double param1;	// パラメータ1
 	double param2;	// パラメータ2
 	double param3;	// パラメータ3
 	double color[3];// カラー
 	int  startangle;// 円の開始角度
 	int  endangle;	// 円の終了角度
 } face;

ここでは、typedef宣言を利用し、構造体の宣言と同時にその構造体をface型としている

[課題10.1]

以上を踏まえて、演習10.1と同じ結果になるプログラムを構造体を用いて書いてみよう。

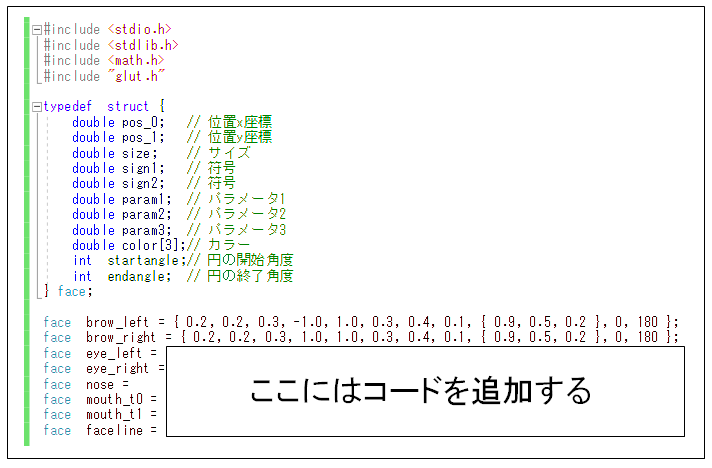

ソースコード（構造体）

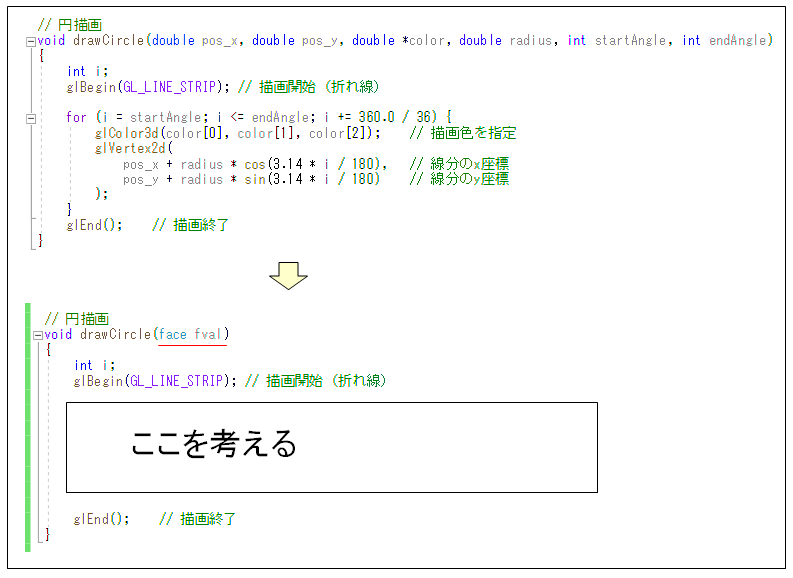

drawCircle()関数

- drawCircle()関数の引数が"face fval"となるようにdrawCircle()関数の中身を書き換える。（fvalは変数名）

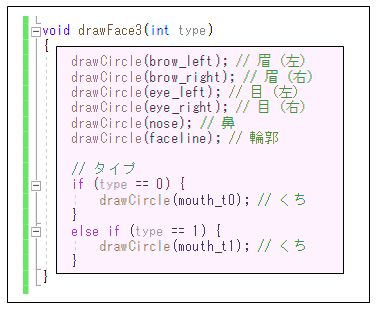

drawFace3()関数

それ以外の関数

- void init(void)
- void display(void)
- int main(int argc, char* argv[])

上の３つの関数は、演習10.1のコードと変更はない

[課題10.2] （応用）

課題10.1では、face型の構造体変数をそれぞれ

 brow_left, brow_right, eye_left, eye_right, nose, mouth_t0, mouth_t1, faceline

という変数名で作成した。これらの変数を構造体配列にしたプログラムに書き直してみよう。
構造体配列へのデータの格納の順序は、基本的には上記の構造体変数の順序とするが、異なっていてもよい。

レポート

提出先・期限: https://www.kagoshima-u.ac.jp/manaba/の「プログラミング言語I及び演習」のレポートより提出; 演習当日の23:55まで
内容: Microsoft Wordを用いてレポートを作成すること．

下記について記述すること．

演習10.1 (ビルド前のソース，最初のビルドで見つかったエラーの一覧，自力で考えた限界のソースコード，最終ソースコード，実行結果の画像)
演習10.2 (構造体の宣言を追加したソースコード)
課題10.1 (ビルド前のソース，最初のビルドで見つかったエラーの一覧，自力で考えた限界のソースコード，最終ソースコード，実行結果の画像)
課題10.2 (ビルド前のソース，最初のビルドで見つかったエラーの一覧，自力で考えた限界のソースコード，最終ソースコード，実行結果の画像)
結論(今回の演習を通じて学んだことについて''客観的かつ具体的に''述べる．)
所感(感想や意見などを自由に書いてよい．)

提出ファイル: Wordファイルにソースコードやキャプチャした実行画面などを貼り付けてmanabaのレポートから提出すること．; (*.cファイルを送る必要はありません。)
テンプレート等(Word): Word表紙 (回数やタイトルなどを適宜修正して使うこと．)
