第5回 グラフィックス2（OpenGL・glut，多角形の描画と塗りつぶし）

本日の内容

• C言語でグラフィックスを使うには

• 演習
• 演習5.1：点の描画
• 演習5.2：座標指定を使った三角形描画
• 演習5.3：配列を使った三角形描画
• 演習5.4：多角形の描画
• 演習5.5：並べられた三角形の描画

• 課題
• 課題5.1：扇の描画

演習5.1：点の描画

• 新しいプロジェクトを作成する。
• .cのソースコードを作成（追加→新しい項目）し、とりあえず、以下のコードを入力する。

【ソースコード】

• ヘッダファイルやライブラリが無いといったエラーが出るかもしれない。
• 第3回を踏まえて、（glut.dll, glut32.dll）と（glut.h, glut32.lib, glut.lib）を適切な場所へコピーする。
• ビルドが成功したら、実行し赤い点が描画されることを確認する。

演習5.2：座標指定を使った三角形描画

• 座標指定を行って、三角形を描画する。

【ソースコード】

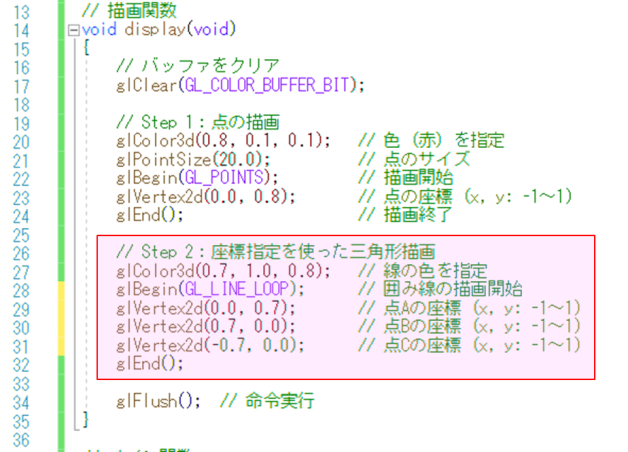

• display関数の中に座標指定して三角形を描画するコードを追加する

• 実行結果は以下のようになる。

演習5.3：配列を使った三角形描画

• 配列を使って、三角形を描画する。
• Step1, Step 2のコードは、コメントアウトしておく。

【ソースコード】

• 5.3.1
• 点での描画
• 3つの点が描画されることを確認する。
• glDrawArrays()の第1引数をGL_POINTS から GL_LINE_LOOP に変更する。

• 5.3.2
• 線での描画
• 三角形が線で描かれたことを確認する。
• さらに、glDrawArrays()の第1引数をGL_LINE_LOOP から GL_TRIANGLES に変更する。

• 5.3.3
• 面での描画
• 三角形の面が塗りつぶされたことを確認する。

演習5.4：多角形の描画

• Step3のコードは、コメントアウトしておく。

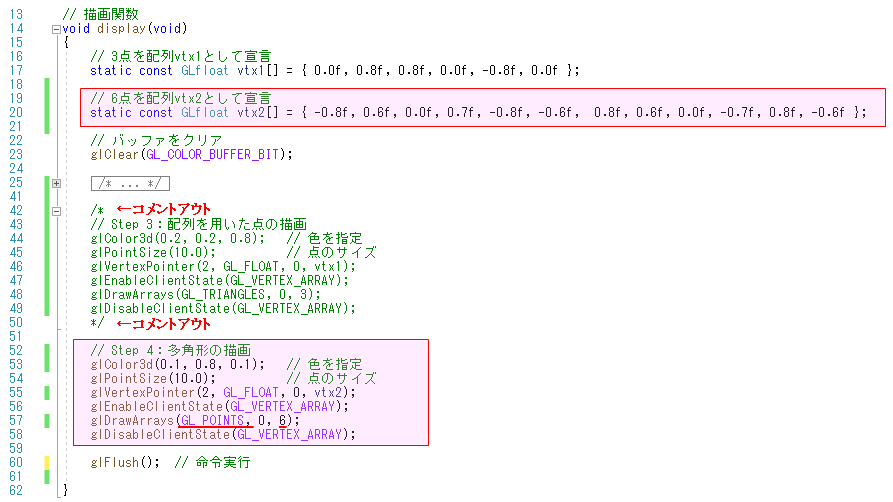

• 配列の点の個数を6個にする。（配列変数vtx2）

【ソースコード】

• glDrawArrays()の第1引数を以下のように変更してみて、どのようになるか確かめてみる。

1. GL_POINTS // 与えられた座標に点を描画
2. GL_LINES // 与えられた2点を結ぶ線を描画
3. GL_LINE_STRIP // 与えられた座標を結ぶ折れ線を描画
4. GL_LINE_LOOP // 与えられた座標を結ぶ折れ線を描画し、最初の点と最後の点も結ぶ
5. GL_TRIANGLES // 与えられた3点から三角形を描画
6. GL_TRIANGLE_STRIP // 与えられた座標から一辺を共有しながら帯状に三角形を描画

• （数字および多角形内部の線は表示されません）

演習5.5：並べられた三角形の描画

• 配列の点の個数を5個にする。（配列変数vtx3）
• Step4のコードをコピーして、その下方に貼り付けてStep5とする。
• Step4のコードは、コメントアウトしておく。
• Step5の一部を下記のように変更する。（GL_TRIANGLE_FAN）

【ソースコード】

• GL_TRIANGLE_FAN // 最初に与えられた点を開始点にしながら帯状に三角形を描画

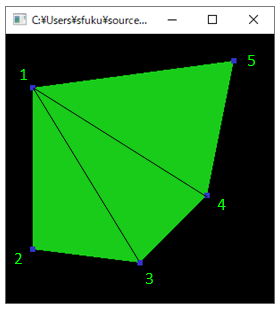

• 実行結果

• （数字や点、また多角形内部の線は実際には表示されない）
• ここで GL_TRIANGLE_FANは、1を起点とし1からそれ以外の点に線を結んで三角形を描く。

課題5.1

• 演習5.5でのGL_TRIANGLE_FANを利用し三角形を並べることで、下図に示すような1/4の大きさの円を描いてみよう。

• 原点を起点とし、10度ずつずらしていくものとする。
• 点の数は、原点も含めて11点となる。
• 配列をつぎのように宣言する。（22 = 11×2）

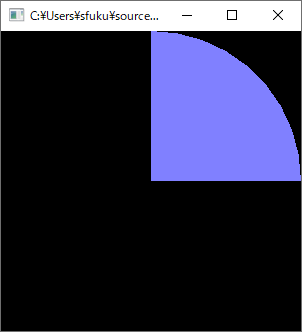

• 実行結果は以下のようになる。（色は何色でも可）

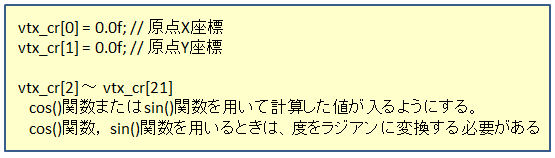

ヒント１

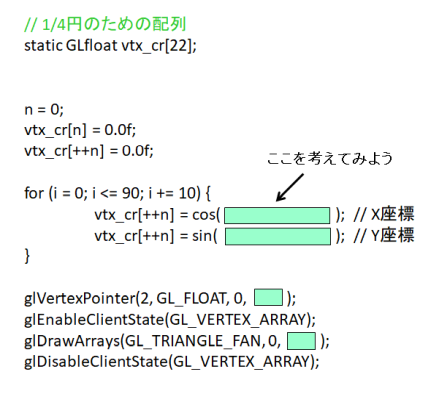

ヒント２

レポート

提出先・期限

https://www.kagoshima-u.ac.jp/manaba/の「プログラミング言語I及び演習」のレポートより提出

演習当日の23:55まで

内容

Microsoft Wordを用いてレポートを作成すること．

下記について記述すること．

• 演習5.1～演習5.5 (ビルド前のソース，最初のビルドで見つかったエラーの一覧，自力で考えた限界のソースコード，最終ソースコード，実行結果)
• 課題5.1 (ビルド前のソース，最初のビルドで見つかったエラーの一覧，自力で考えた限界のソースコード，最終ソースコード，実行結果)
• 結論 (今回の演習を通じて学んだことについて''客観的かつ具体的に''述べる．)
• 質問・相談 (質問した場合や誰かと相談した場合は，その内容、相手名、所要時間を書くこと．)
• 所感 (感想や意見などを自由に書いてよい．)

提出ファイル

Wordファイルにソースコードやキャプチャした実行画面などを貼り付けてmanabaのレポートから提出すること．

(*.cファイルを送る必要はありません。)
